PIX-Xtra®-XV Breitkeilriemen 23x10x865 Li Aramid – Alzmetall AB 4/SV

PIX-X'tra®-XV Breitkeilriemen 23x10x865 Li Aramid – Alzmetall AB 4/SV

Artikelnummer: 23x10x865PX
Kategorie: PIX

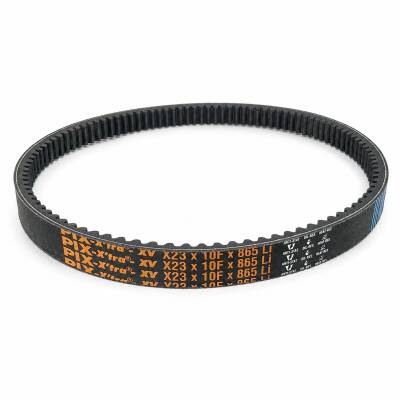

Der PIX-X'tra®-XV Breitkeilriemen 23x10x865 Li ist eine speziell für unser Sortiment gefertigte Sonderausführung mit hochfestem Aramid-Zugstrang. Der flankenoffene, formgezahnte Variatorriemen ist für stufenlos verstellbare Antriebe ausgelegt und eignet sich bei übereinstimmender Abmessung unter anderem für ausgewählte Alzmetall AB 4/SV Ständerbohrmaschinen.

Abmessung: 23 × 10 × 865 Li
Innenlänge: 865 mm Li
Außenlänge: ca. 928 mm La
Ausführung: flankenoffen und formgezahnt
Zugstrang: hochfestes Aramid

32,20 €

inkl. 19% USt. , zzgl.

Verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk.

Beschreibung
Bewertungen

PIX-X'tra®-XV Breitkeilriemen 23x10x865 Li mit Aramid-Zugstrang

Der PIX-X'tra®-XV Breitkeilriemen 23x10x865 Li ist eine speziell für unser Sortiment gefertigte Sonderausführung für stufenlos verstellbare Variatorantriebe. Die flankenoffene, formgezahnte Konstruktion bietet die für Varioscheiben erforderliche Flexibilität, während der hochfeste Aramid-Zugstrang auf geringe Längung und eine zuverlässige Kraftübertragung ausgelegt ist.

Mit einer oberen Breite von 23 mm, einer Höhe von 10 mm und einer Innenlänge von 865 mm eignet sich der PIX Variatorriemen für entsprechende Varioscheibenantriebe in Werkzeugmaschinen und vergleichbaren Anwendungen. Die Abmessung ist unter anderem aus Alzmetall AB 4/SV Ständerbohrmaschinen bekannt. Da sich die Riemenbestückung abhängig von Baujahr und Maschinenausführung unterscheiden kann, sollte vor der Bestellung immer das tatsächlich verbaute Riemenmaß geprüft werden.

Vorteile der PIX Sonderausführung

PIX Markenriemen: speziell gefertigte Ausführung innerhalb der PIX-X'tra®-XV Produktfamilie.
Aramid-Zugstrang: hohe Zugfestigkeit und geringe Dehnung unterstützen eine stabile Kraftübertragung bei wechselnder Belastung.
Flankenoffene Ausführung: die Kraftübertragung erfolgt über die seitlichen Riemenflanken in den verstellbaren Riemenscheiben.
Formgezahnte Unterseite: unterstützt die Biegewilligkeit des Riemens beim Lauf über unterschiedliche Scheibendurchmesser.
Für Variatorantriebe: geeignet für stufenlos verstellbare Antriebe in Werkzeugmaschinen und vergleichbaren Maschinen.
Klare Größenangabe: 23 mm Breite, 10 mm Höhe und 865 mm Innenlänge erleichtern den sicheren Vergleich mit dem vorhandenen Riemen.

Technische Daten

Merkmal	Angabe
Hersteller / Marke	PIX
Produktreihe	PIX-X'tra®-XV
Produktart	Breitkeilriemen / Variatorriemen
Bezeichnung	23x10x865 Li
Profil	23 × 10 mm
Obere Breite	23 mm
Höhe	10 mm
Innenlänge Li	865 mm
Außenlänge La	ca. 928 mm
Flankenwinkel	30°
Ausführung	Flankenoffen und formgezahnt
Zugstrang	Aramid
Fertigung	Für unser Sortiment gefertigte Sonderausführung
Anwendung	Stufenlos verstellbare Variator- und Varioscheibenantriebe
Bekannte Gerätezuordnung	Ausgewählte Alzmetall AB 4/SV bei übereinstimmendem Riemenmaß
Lieferumfang	1 Breitkeilriemen

Passend, wenn …

der vorhandene Riemen mit 23x10x865 Li gekennzeichnet ist,
der benötigte Breitkeilriemen 23 mm breit und 10 mm hoch ist,
865 mm ausdrücklich die Innenlänge Li bezeichnet,
ein flankenoffener, formgezahnter Riemen für einen stufenlos verstellbaren Variatorantrieb benötigt wird,
oder bei Ihrer Alzmetall AB 4/SV genau diese Riemenabmessung verbaut ist.

Nicht geeignet, wenn …

865 mm bei Ihrem vorhandenen Riemen die Außenlänge oder eine andere Bezugslänge bezeichnet,
der ausgebaute Riemen mit 23x10x813 Li, 23x10x833 Li oder einer anderen Länge gekennzeichnet ist,
Breite oder Höhe deutlich vom Profil 23 × 10 mm abweichen,
ein klassischer Keilriemen für Riemenscheiben mit fester Übersetzung benötigt wird,
oder ausschließlich anhand der Maschinenbezeichnung bestellt wird, obwohl das tatsächlich verbaute Riemenmaß nicht bekannt ist.

Hinweis zur Alzmetall AB 4/SV

Die Abmessung 23x10x865 Li ist aus verschiedenen Variatorantrieben von Alzmetall bekannt. Für eine Alzmetall AB 4/SV ist beispielsweise die Kombination aus einem 23x10x833 Li und einem 23x10x865 Li dokumentiert.

Das bedeutet jedoch nicht, dass jede AB 4/SV grundsätzlich dieselbe Riemenbestückung besitzt. Gerade bei älteren Werkzeugmaschinen können Baujahr, Maschinennummer, Antriebsausführung oder frühere Umbauten Einfluss auf die benötigte Riemengröße haben.

Vergleichen Sie deshalb vor der Bestellung möglichst den Aufdruck des ausgebauten Riemens. Ist dieser nicht mehr lesbar, sollten mindestens die obere Breite, die Riemenhöhe und der Umfang geprüft werden.

Hinweis: Ein bereits lange eingesetzter Breitkeilriemen kann durch Verschleiß etwas schmaler geworden sein. Die am gebrauchten Riemen gemessene Breite kann daher geringfügig unter dem ursprünglichen Nennmaß von 23 mm liegen.

865 Li – die richtige Längenangabe beachten

Die Zahl 865 bezeichnet bei diesem Artikel die Innenlänge Li. Der Riemen besitzt somit einen Innenumfang von 865 mm und einen Außenumfang von ungefähr 928 mm.

Wichtig: Ein Riemen mit 865 mm Außenlänge ist deutlich kürzer und nicht mit diesem Breitkeilriemen 23x10x865 Li gleichzusetzen. Für die richtige Auswahl müssen Profil und Längenbezug übereinstimmen.

FAQ zum PIX Breitkeilriemen 23x10x865 Li

Passt der Riemen für jede Alzmetall AB 4/SV?

Nein. Die Abmessung 23x10x865 Li ist aus verschiedenen AB-4/SV-Ausführungen bekannt, die tatsächlich benötigten Riemen können jedoch abhängig von Baujahr und Maschinenvariante abweichen. Entscheidend ist deshalb das vorhandene Riemenmaß.

Werden bei der Alzmetall AB 4/SV mehrere Variatorriemen eingesetzt?

Bei entsprechenden Ausführungen arbeitet der Variatorantrieb mit mehreren Breitkeilriemen. Dokumentiert ist unter anderem die Kombination aus 23x10x833 Li und 23x10x865 Li. Beide Größen sind unterschiedlich und dürfen bei der Bestellung nicht miteinander verwechselt werden.

Ist der formgezahnte Breitkeilriemen ein Zahnriemen?

Nein. Die Formzahnung dient der Flexibilität des Breitkeilriemens und greift nicht in eine verzahnte Riemenscheibe ein. Die Kraftübertragung erfolgt kraftschlüssig über die seitlichen Riemenflanken.
