16B 11 Zähne Kettenrad mit einseitiger Nabe Simplex 1"x17,02mm 25,4x17,02 mm DIN 8187

16B 11 Zähne Kettenrad mit einseitiger Nabe Simplex 1"x17,02mm 25,4x17,02 mm DIN 8187

Artikelnummer: 16B-1/11
GTIN: 4045786450058
Kategorie: 16B-1

14,16 €

inkl. 19% USt. , zzgl. (DHL)

Momentan nicht verfügbar
Lieferstatus: Nachbestellt

16B-1 11 Zähne

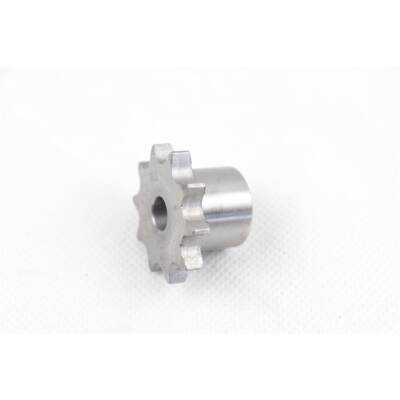

Kettenrad mit einseitiger Nabe 1“ x 17,02 mm = 25,4 x 17,02 mm

Maße laut Tabelle

Beschreibung:

Kettenrad mit einseitiger Nabe für Simplex-Rollenkette nach DIN 8187 - ISO/R 606

Material: C 45 E Stahl

Technische Daten:

Radius (r) : 26 mm
Breite (c) : 2,5 mm
Zahnbreite (h1) : 16,2 mm

Abmessungen des Kettenrades siehe Tabelle

Kette:
Teilung : 25,4 mm
Innere Breite : 17,02 mm
Rollen Ø : 15,88 mm

mögliche Abmessungen (mm):

Zähne	De komplett Ø	Dp Ø mm	d Flansch	D Bohrung	H Breite
8	77,0	66,37	42	16	35
9	85,0	74,27	50	16	35
10	93,0	82,19	55	16	35
11	99,5	90,14	61	16	40
12	109,0	98,14	69	16	40
13	117,0	106,12	78	16	40
14	125,0	114,15	84	16	40
15	133,0	122,17	92	16	40
16	141,0	130,20	100	20	45
17	149,0	138,22	100	20	45
18	157,0	146,28	100	20	45
19	165,2	154,33	100	20	45
20	173,2	162,38	100	20	45
21	181,2	170,43	110	20	50
22	189,3	178,48	110	20	50
23	197,5	186,53	110	20	50
24	205,5	194,59	110	20	50
25	213,5	202,66	110	20	50
26	221,6	210,72	120	20	50
27	229,6	218,79	120	20	50
28	237,7	226,85	120	20	50
29	245,8	234,92	120	20	50
30	254,0	243,00	120	20	50
31	262,0	251,08	120	25	50
32	270,0	259,13	120	25	50
33	278,5	267,21	120	25	50
34	287,0	275,28	120	25	50
35	296,2	283,36	120	25	50
36	304,6	291,44	120	25	50
37	312,6	299,51	120	25	50
38	320,7	307,59	120	25	50
39	328,8	315,67	120	25	50
40	336,9	323,73	120	25	50
