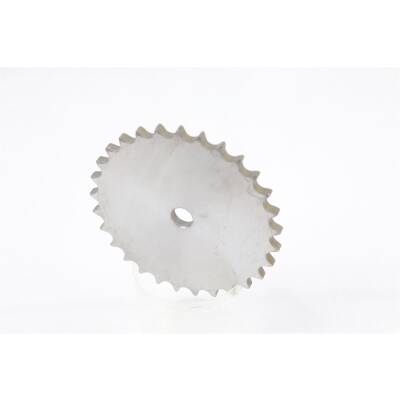

10B 28 Zähne Kettenradscheibe simplex DIN 8187 5/8" x 3/8" 15,875x9,65 mm

10B 28 Zähne Kettenradscheibe simplex DIN 8187 5/8" x 3/8" 15,875x9,65 mm

Artikelnummer: KRS10B-1/28
GTIN: 4045786445122
HAN: KRS10B-1/28
Kategorie: 10B1

15,66 €

inkl. 19% USt. , zzgl.

Momentan nicht verfügbar
Lieferstatus: Nachbestellt

10B-1 28 Zähne
Kettenradscheibe 5/8“ x 3/8“ = 15,875 x 9,65 mm

Beschreibung:

Kettenradscheibe für Simplex-Rollenkette nach DIN 8187 - ISO/R 606

Seitlich plan gedrehte, wälzgefräste Zahnkränze

Material: C 45 Stahl

Technische Daten:

Radius (r) : 16 mm
Breite (c) : 1,6 mm
Zahnbreite (h1) : 9,1 mm

Abmessungen des Kettenradscheibe siehe Tabelle

Kette:
Teilung : 15,875 mm
Innere Breite : 9,65 mm
Rollen Ø : 10,16 mm

mögliche Abmessungen (mm):

Zähnezahl	De Komplett Ø	Dp Ø	D (Bohrung)
8	47,0	41,48	10
9	52,6	46,42	10
10	57,5	51,37	10
11	63,0	56,34	10
12	68,0	61,34	10
13	73,0	66,32	10
14	78,0	71,34	10
15	83,0	76,36	10
16	88,0	81,37	12
17	93,0	86,39	12
18	98,3	91,42	12
19	103,3	96,45	12
20	108,4	101,49	12
21	113,4	106,52	12
22	118,0	111,55	12
23	123,4	116,58	12
24	128,3	121,62	12
25	134,0	126,66	12
26	139,0	131,70	16
27	144,0	136,75	16
28	148,7	141,78	16
29	153,8	146,83	16
30	158,8	151,87	16
31	163,9	156,92	16
32	168,9	161,95	16
33	174,5	167,00	16
34	179,0	172,05	16
35	184,1	177,10	16
36	189,1	182,15	20
37	194,2	187,20	20
38	199,2	192,24	20
39	204,2	197,29	20
40	209,3	202,34	20
41	214,8	207,39	20
42	219,9	212,44	20
43	224,9	217,49	50
44	230,0	222,53	20
45	235,0	227,58	20
46	240,1	232,63	20
47	245,1	237,68	20
48	250,2	242,73	20
49	255,2	247,78	20
50	260,3	252,82	20
51	265,3	257,87	20
52	270,4	262,92	20
53	275,4	267,97	20
54	280,5	273,03	20
55	285,5	278,08	20
56	290,6	283,13	25

57	296,0	288,18	25
58	300,7	293,23	25
59	305,7	298,27	25
60	310,8	303,32	25
62	321,4	313,43	25
64	331,5	323,53	25
65	336,5	328,58	25
66	341,6	333,63	25
68	351,7	343,74	25
70	361,8	353,84	25
72	371,9	363,95	25
75	387,1	379,09	25
76	392,1	384,16	25
78	402,2	394,25	25
80	412,3	404,35	25
85	437,6	429,62	30
90	462,8	454,88	30
95	488,5	480,14	30
100	513,4	505,40	30
110	563,9	555,92	30
114	584,1	576,13	30
120	614,8	606,44	30
125	639,7	631,71	30

Angaben zur Produktsicherheit

Herstellerinformationen:

ATG-Gommern
Karither Straße 19
Sachsen-Anhalt
Gommern, Deutschland, 39245
vertrieb@atg-gommern.de
https://www.keilriemen24.eu

verantwortliche Person:

ATG-Gommern, Inh. Eveline Zehle
Karither Str. 19-20
Sachsen-Anhalt
Gommern, Deutschland, 39245
info@atg-gommern.de
https://keilriemen24.eu/

Produkteigenschaft	Wert
Artikelgewicht:	1,03 kg
